HC-S3/HC-S5為標準系列注塑機械手控制系統，機械手控制系統都配備了主控制板與I/O板。

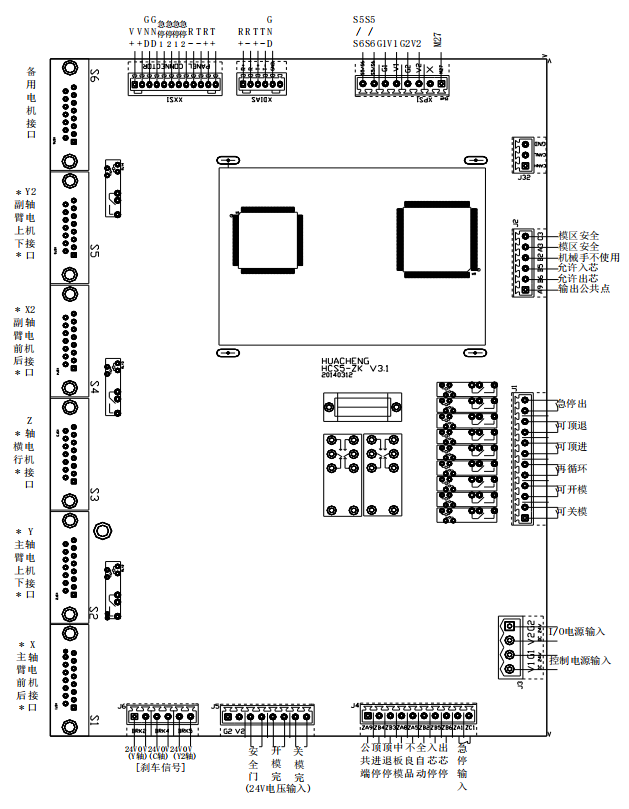

HC-S5機械手控制系統的主控制板的端口定義：

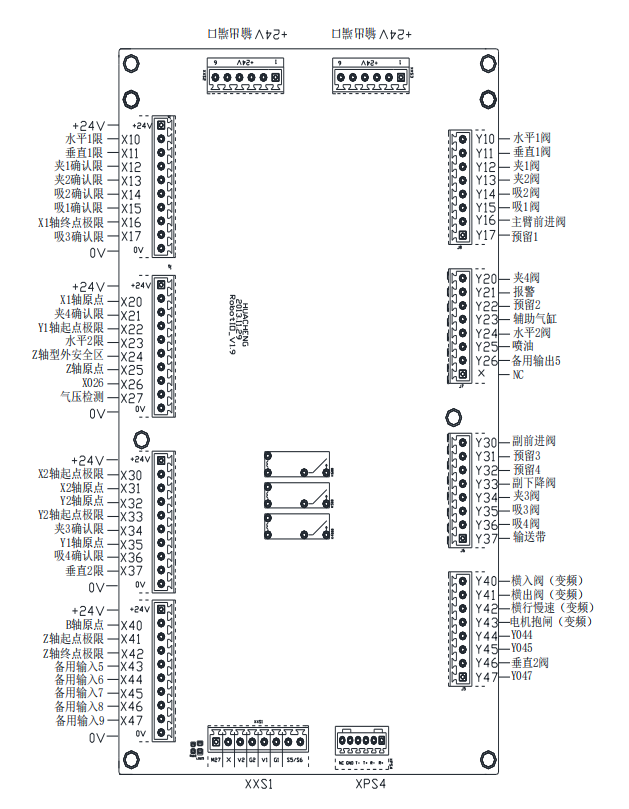

HC-S5 I/O板端口定義：
備注：輸入、輸出信號均為NPN型，OV信號有效。極限為常閉點，其他為常開。

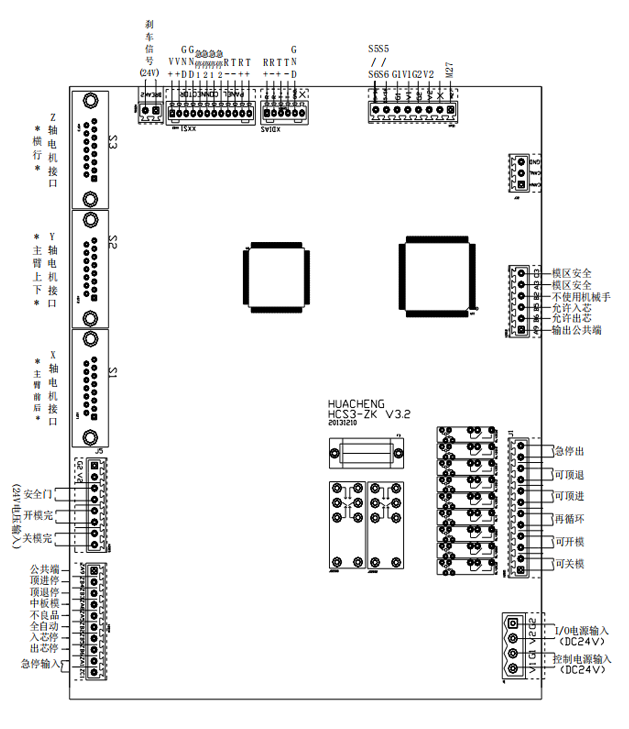

HC-S3主控制板的端口定義：
HC-S3 I/O板端口定義：
備注：備用輸入、備用輸出的詳細用法請詳詢技術支持，M1、M2為電動調位使用。

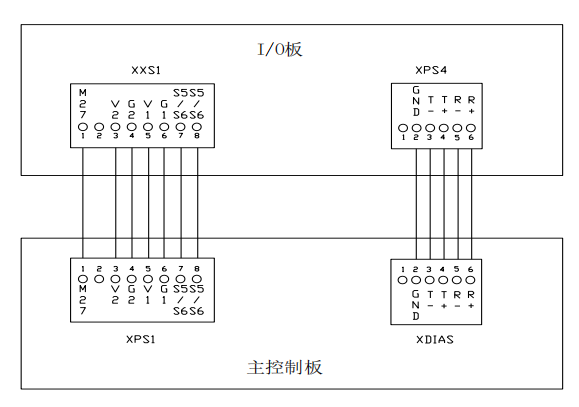

HC-S3/HC-S5主控制板與I/O板的接線圖如下：

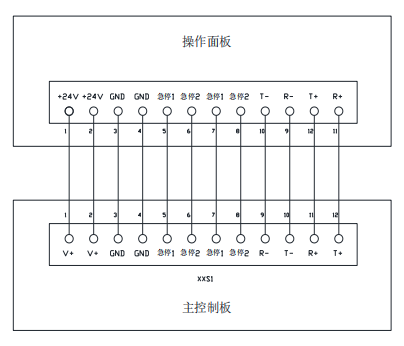

控制面板與主控制板的接線端子線序圖：
