產品概述

華成注塑驅控一體機械手控制系統，集成主控單元（邏輯+運動控制），整流單元，驅動單元，IO單元，可適配1~2軸，100w~750w電機功率段的應用場合。該系統采用單芯片架構方案，高性能ARM處理器，伺服驅動部分采用業界高性能硬體，最大限度增益免調整，具有陷波器，末端震動抑制等高級功能。豐富的擴展通訊接口，可靈活配合其它生產輔助設備使用。

產品特點

（1）運動控制精度0.1mm；

（2）單個軸功率覆蓋范圍：100W~750W；

（3）4.3"LCD，中英文顯示，人機界面友好；

（4）運動控制與伺服控制集于一身，縮減連線，降低整機成本；

（5）系統響應速度更快，動作控制精度更高；

（6）預置針對不同工藝的多種控制模板；

（7）豐富的保護功能，自動檢測機器運行狀態，及時顯示故障報警及原因，確保長期安全穩定運行；

（8）U盤升級：可隨時更新系統，持續獲得穩定支持；

（9）支持注冊功能。

產品應用

產品可廣泛適用在注塑取出、高精度模內嵌件、高速取出、模內貼標等注塑機械手行業應用。

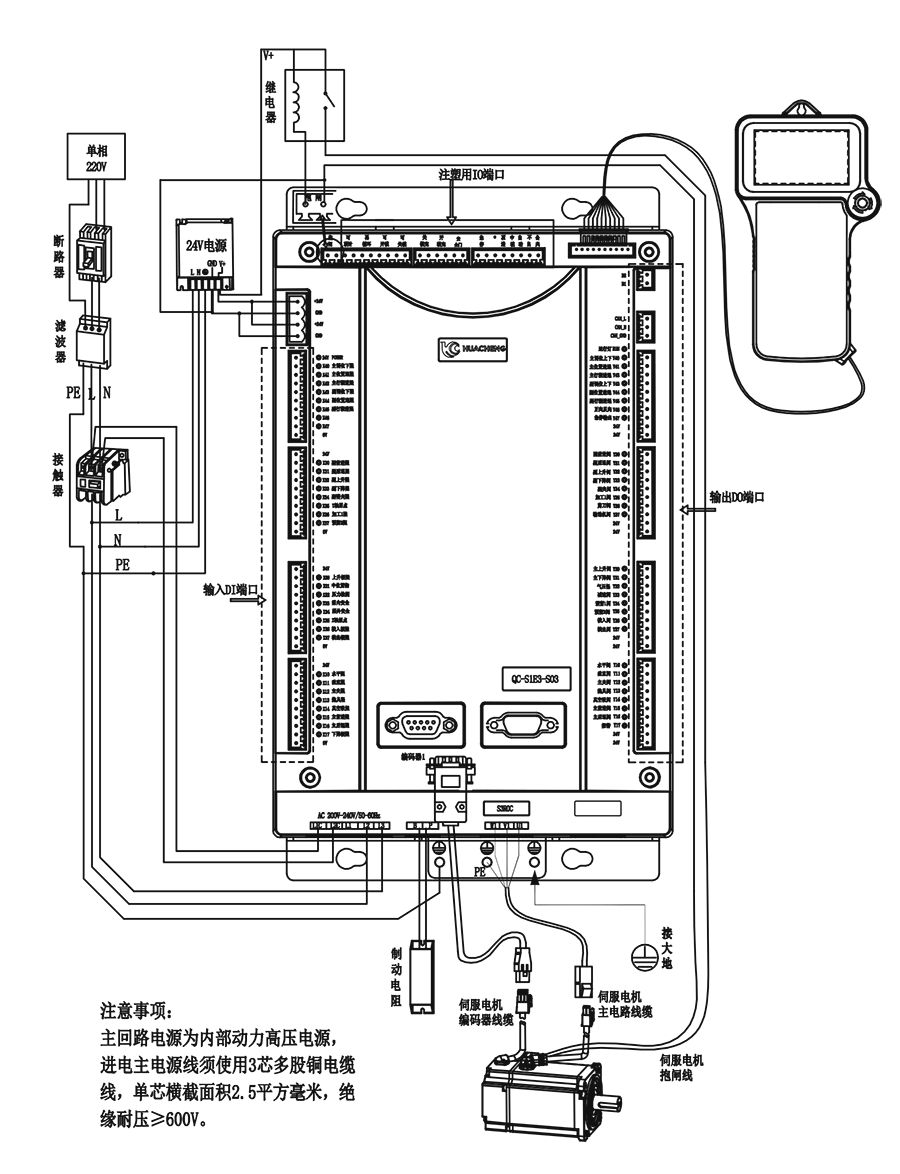

注意：如果配剎車電機，需配一個單路電源單獨供電。

主控尺寸圖：

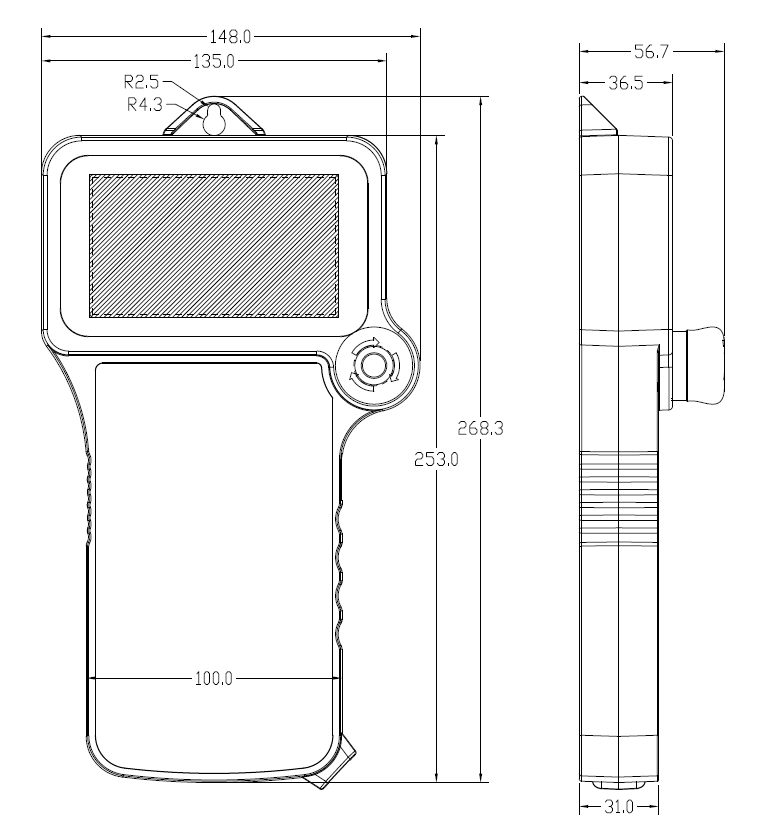

手控器尺寸圖：

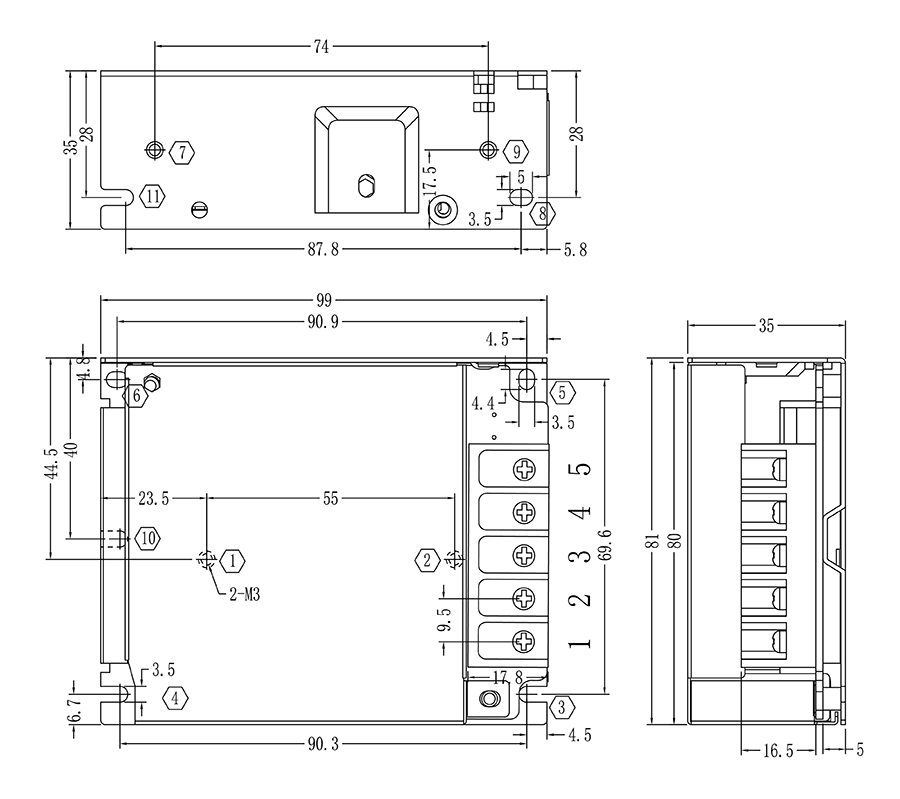

單路開關電源安裝尺寸及接線：

注：用戶自行評估電源規格是否滿足IO電流

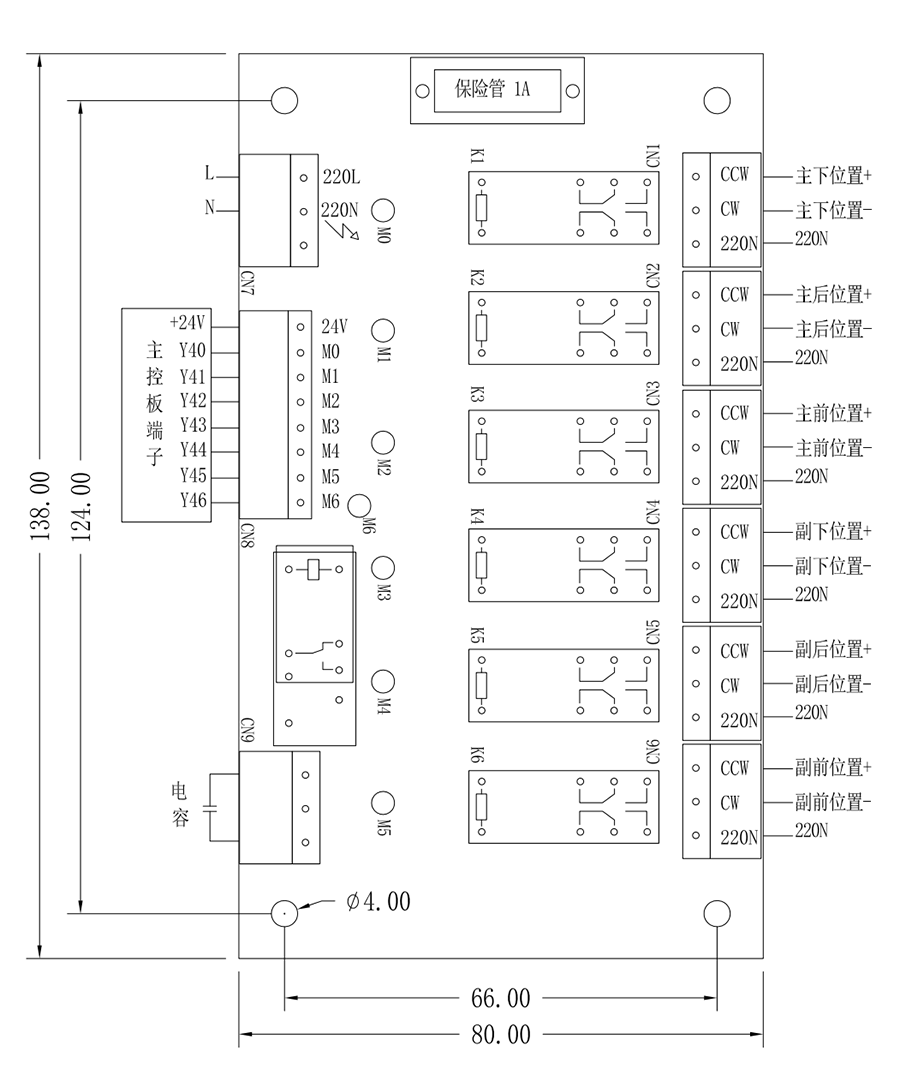

電動調位板尺寸圖：

產品安全認證——CE認證報告
